安川变频器

200V级0.4-110KW(1.2-160KVA) 400V级0.4-300KW(1.4-460KVA)

基本介绍

G7系列  已经停产! 　　安川公司成功地推出VARISPEEP G7系列变频器──-世界上第一台采用三电平控制的通用变频器，该项新技术解决了浪涌问题。其标准的电流矢量控制实现了高性能多功能化，能够强有力高精度地驱动各种机械设备。 　　 　　应用范围 　　(1)一般工业现场 　　　l纸加工机械 　　　l输送搬运设备 　　　l风机水泵 　　　l金属加工机械 　　　　...... 　　(2)民用设施 　　　l公共设施 　　　l医疗设备 　　　l食品加工机械 　　　l洗涤机械 　　　　......                                 CIMR-G7说明书

主要特点

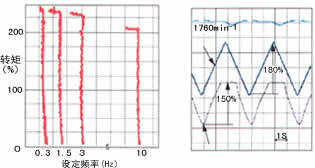

一举解决了400V级变频器运行中存在的问题 　　在400V级通用变频器上首次采用了三电平控制方式，使变频器的输出电压更加接近正弦波。一举解决了由于浪涌电压和轴电压所引起的电机绝缘损伤等问题。 --------------------------------------------------------------------------- １。三电平控制的特点 　l低浪涌电压 　 抑制电机浪涌电压，减轻对电机的冲击 　l低电磁干扰 　 明显减小传导干扰与辐射干扰 　l低噪音 　 保证最低噪音，改善以往设计缺陷 | | | | | | | | | | ２。环境适应性强 　l优异的省能源控制 　l完美的电源高次谐波对策 | | | | | | | | | | ３。世界标准 　l对应世界上主要的现场总线 　l对应7国语言的数字控制器 　l对应世界主要的标准规格 　l标准配置RS485/422接口 -------------------------------------------------------------------------- ４。杰出的控制性能 　l调速范围广（1:200无PG，1:1000带PG） 　l低速大转矩运转（150%/0.3Hz无PG，150%/0Hz带PG） 　l精确的转矩控制 　l迅速的指令响应性 　l快速的速度搜索功能 　l简单的自学习功能 　l安全可靠的保护功能 1/200低速时高转矩输出 精确的转矩控制,提供精确的输出转矩 -------------------------------------------------------------------------- ５。界面友好 　l简单的操作 　l5排LCD显示 　　参数拷贝功能 　l简单的检查维修 　　可拆卸端子 　 　　风扇ON/OFF 　l多功能的输入输出 　　模拟输入/输出（3入/2出） 　 　　脉冲输入/输出　 　　开关量输入/输出（12入/3出） 　　4路集电级开路输出 ６。丰富的软件储存 　l使变频器专用化更容易 　　丰富的软件库凝聚了我们多年的驱动经验，让您的装

400V级 新旧型号比对选型　 序号 原G7系列型号 新H1000系列型号 超重载（SHD)功率 重载（HD)功率 1 CIMR-G7B40P4 CIMR-HB4A0003 0.4KW 0.75KW 2 CIMR-G7B40P7 CIMR-HB4A0005 0.75KW 1.5KW 3 CIMR-G7B41P5 CIMR-HB4A0006 1.5KW 2.2KW 4 CIMR-G7B42P2 CIMR-HB4A0009 2.2KW 3.7KW 5 CIMR-G7B43P7 CIMR-HB4A0015 3.7KW 5.5KW 6 CIMR-G7B45P5 CIMR-HB4A0018 5.5KW 7.5KW 7 CIMR-G7B47P5 CIMR-HB4A0024 7.5KW 11KW 8 CIMR-G7B4011 CIMR-HB4A0031 11KW 15KW 9 CIMR-G7B4015 CIMR-HB4A0039 15KW 18.5KW 10 CIMR-G7B4018 CIMR-HB4A0045 18.5KW 22KW 11 CIMR-G7B4022 CIMR-HB4A0060 22KW 30KW 12 CIMR-G7B4030 CIMR-HB4A0075 30KW 37KW 13 CIMR-G7B4037 CIMR-HB4A0091 37KW 45KW 14 CIMR-G7B4045 CIMR-HB4A0112 45KW 55KW 15 CIMR-G7B4055 CIMR-HB4A0150 55KW 75KW 16 CIMR-G7B4075 CIMR-HB4A0180 75KW 90KW 17 CIMR-G7B4090 CIMR-HB4A0216 90KW 110KW 18 CIMR-G7B4110 CIMR-HB4A0260 110KW 132KW 19 CIMR-G7B4132 CIMR-HB4A0304 132KW 160KW 20 CIMR-G7B4160 CIMR-HB4A0370 160KW 185KW 21 CIMR-G7B4185 CIMR-HB4A0450 185KW 220KW 22 CIMR-G7B4220 CIMR-HB4A0515 220KW 250KW 23 CIMR-G7B4315 CIMR-HB4A0605 315KW 355KW 24 　 CIMR-HB4A0810 355KW 450KW 25 　 CIMR-HB4A1090 500KW 560KW
以更高性能为您拓展无限可能。   全新“H1000”重负载变频器，在重型工业领域发挥稳定出众！        业内首屈一指的驱动性能，源于我们对产品的绝对自信。        先进的电机驱动技术，带来巅峰级的高效运行。	H1000系列2010年上市销售               将我们的技术融入各个领域，定义高效便利、安全环保的驱动准则。        它能够根据不同用途****限度地发挥特长，无论在性能还是控制上都值得信赖！        安川始终致力于为您奉献更精益求精的可靠品质，        “H1000”正以其致臻姿态展现，全面助力您的工作。 容量范围  400V级 0.4~560kW 应用领域  升降机械  卷绕机械  金属加工机械  搬运机械
可通过参数（C6-01）设定超重载（SND）/重载（HD）额定 ● 400V级 项目 规格 型号 CIMR-HB4A 0003 0005 0006 0009 0015 0018 ****适用电机容量 (kW)*1 HD额定 0.75 1.5 2.2 3.7 5.5 7.5 SHD额定 0.4 0.75 1.5 2.2 3.7 5.5 输 入 额定输入电流 (A)*2 HD额定 3.2 4.4 6 10.4 15 20 SHD额定 1.5 2.5 4.7 8.9 11.7 16 输 出 额定输出容量 (kVA)*3 HD额定 2.6 3.7 4.2 7 11.3 13.7 SHD额定 1.4 2.6 3.7 4.7 8.4 11.4 额定输出电流 (A) HD额定 3.4 4.8 5.5 9.2 14.8 18 SHD额定*4 1.8 3.4 4.8 6.2 11 15 过载耐量  重载额定：额定输出电流的150% 60秒  超重载额定：额定输出电流的150% 60秒或额定输出电流的200% 3秒  （用于往复性负载的用途时，需要降低额定值） 载波频率 2~15kHz（可通过参数变更） ****输出电压(V) 三相380~480V（对应输入电压） 最高输出频率(Hz) 400Hz（可通过参数变更） 电 源 额定电压·额定频率 AC：三相380~480V 50/60Hz DC：510~680V 允许电压波动 -15~10% 允许频率波动 ±5% 电源设备容量(kVA) HD额定 2.3 4.3 6.1 10 14.6 19.2 SHD额定 1.3 2.3 4.3 8.2 10.7 14.5 项目 规格 型号 CIMR-HB4A 0024 0031 0039 0045 0060 0075 ****适用电机容量 (kW)*1 HD额定 11 15 18.5 22 30 37 SHD额定 7.5 11 15 18.5 22 30 输 入 额定输入电流 (A)*2 HD额定 29 39 44 43 58 71 SHD额定 21 31 41 36 43 58 输 出 额定输出容量 (kVA)*3 HD额定 18.3 24 30 34 46 57 SHD额定 16.0 21 26 32 40 50 额定输出电流 (A) HD额定 24 31 39 45 60 75 SHD额定*4 21 27 34 42 52 65 过载耐量  重载额定：额定输出电流的150% 60秒  超重载额定：额定输出电流的150% 60秒或额定输出电流的200% 3秒  （用于往复性负载的用途时，需要降低额定值） 载波频率 2~15kHz（可通过参数变更） ****输出电压(V) 三相380~480V（对应输入电压） 最高输出频率(Hz) 400Hz（可通过参数变更） 电 源 额定电压·额定频率 AC：三相380~480V 50/60Hz DC：510~680V 允许电压波动 -15~10% 允许频率波动 ±5% 电源设备容量(kVA) HD额定 28 38 47 39 53 65 SHD额定 19 28 38 33 39 53 ● 400V级 项目 规格 型号 CIMR-HB4A 0091 0112 0150 0180 0216 0260 0304 ****适用电机容量 (kW)*1 HD额定 45 55 75 90 110 132 160 SHD额定 37 45 55 75 90 110 132 输 入 额定输入电流 (A)*2 HD额定 86 105 142 170 207 248 300 SHD额定 71 86 105 142 170 207 248 输 出 额定输出容量 (kVA)*3 HD额定 69*4 85*4 114*5 137*5 165*5 198*5 232*5 SHD额定 61 74 98 126 149 183 206 额定输出电流 (A) HD额定 91*4 112*4 150*5 180*5 216*5 260*5 304*5 SHD额定*4 80 97 128 165 240 240 270 过载耐量  重载额定：额定输出电流的150% 60秒  超重载额定：额定输出电流的150% 60秒或额定输出电流的200% 3秒  （用于往复性负载的用途时，需要降低额定值） 载波频率 2~10kHz（可通过参数变更） ****输出电压(V) 三相380~480V（对应输入电压） 最高输出频率(Hz) 400Hz（可通过参数变更） 电 源 额定电压·额定频率 AC：三相380~480V 50/60Hz DC：510~680V 允许电压波动 -15~10% 允许频率波动 ±5% 电源设备容量(kVA) HD额定 79 96 130 155 189 227 274 SHD额定 65 79 96 130 156 190 227 项目 规格 型号 CIMR-HB4A䀋?䀋?䀋?䀋? 0370 0450 0515 0605 ****适用电机容量 (kW)*1 HD额定 185 220 250 - SHD额定 160 185 220 315 输 入 额定输入电流 (A)*2 HD额定 346 410 465 - SHD额定 300 346 410 584 输 出 额定输出容量 (kVA)*3 HD额定 282*2 343*2 392*2 - SHD额定 230 282 343 461 额定输出电流 (A) HD额定 370*5 450*6 515*6 - SHD额定*4 302 370 450 605 过载耐量  重载额定：额定输出电流的150% 60秒  超重载额定：额定输出电流的150% 60秒或额定输出电流的200% 3秒  （用于往复性负载的用途时，需要降低额定值） 载波频率 2~5kHz（可通过参数变更） ****输出电压(V) 三相380~480V（对应输入电压） 最高输出频率(Hz) 150Hz（可通过参数变更） 电 源 额定电压·额定频率 AC：三相380~480V 50/60Hz DC：510~680V 允许电压波动 -15~10% 允许频率波动 ±5% 电源设备容量(kVA) HD额定 316 375 425 - SHD额定 274 316 375 534 *1： ****适用电机容量为本公司制造的4极、50Hz、400V标准电机的容量。更严密的选择方法是选择机型时，应使变频器额定输出电流大于电机额定电流。 *2： 表示额定输出电流时的值。额定输入电流值不仅受到电源变压器、输入侧电抗器、接线情况的影响，而且还随电源侧阻抗而波动。 *3： 额定输出容量在额定输出电压为440V的条件下计算得出。 *4： 载波频率为2kHz时的数值。提高载波频率时，需要降低电流。 *5： 载波频率为8kHz时的数值。提高载波频率时，需要降低电流。 *6： 载波频率为5kHz时的数值。提高载波频率时，需要降低电流。 ● 通用规格 项目 规格 控 制 特 性 控制方式  V/f控制、带PG V/f控制、无PG矢量控制、PM用无PG矢量控制、  PM用无PG高级矢量控制、PM用带PG矢量控制 频率控制范围  0.01~400Hz 频率精度 (温度波动)  数字式指令：最高输出频率的±0.01%以内(-10~+40°C)  模拟量指令：最高输出频率的±0.1%以内(25~±10°C) 频率设定分辨率  数字式指令：0.01Hz  模拟量指令：0.03Hz/60Hz(11bit) 输出频率分辨率 (运算分辨率)  0.001Hz 频率设定信号  -10~+10V，0~+10V，4~20mA，脉冲序列 起动转矩  150%/3Hz(无PG V/f控制、带PG V/f控制)  200%/0.25*1(无PG矢量控制)  200%/0min-1*1(带PG矢量控制、PM用带PG矢量控制、PM用无PG高级矢量控制)  100%/5%(PM用无PG矢量控制) 速度控制范围  1:1500(带PG矢量控制，PM用带PG矢量控制)  1:200(无PG矢量控制)  1:40(无PG V/f控制、带PG V/f控制)  1:20(PM用无PG矢量控制)  1:100(PM用无PG高级矢量控制) 速度控制精度  ±0.2%(25°C±10°C)(无PG矢量控制)*2  ±0.01%(25°C±10°C)(带PG矢量控制) 速度响应  10Hz(25°C±10°C)(无PG矢量控制)，50Hz(25°C±10°C)(带PG矢量控制)  (进行了旋转型自学习时：温度波动除外) 转矩极限  有(通过参数进行设定。仅限矢量控制时可在4个象限单独设定) 加减速时间  0.00~6000.0秒(加减速单独设定：4种切换) 制动转矩 400V 30kW以下为内置制动晶体管 1.短时间平均减速转矩*3： 电机容量0.4/0.75kW：100%以上   电机容量1.5kW：50%以上   电机容量2.2kW以上：20%以上(使用过励磁减速/高滑差制动时：40%) 2.连续再生转矩： 约20%(连续制动电阻选购件时*4约125%，10%ED，10秒，内置制动晶体管) 主要的控制功能  转矩控制、DROOP控制、速度控制/转矩控制切换运行、前馈控制、零伺服功能、  瞬时停电再起动、速度搜索、过转矩检出、转矩限制、17段速运行(****)、  加减速切换、S字加减速、3线制顺控、自学习(旋转形、停止形)、在线自学习、  过励磁制动、高滑差制动、PID控制(带暂停功能)、节能控制、  MEMOBUS通信(RS-485/422****115.2kbps)、故障重试、各种用途选择功能、  DriveWorksEZ(编程功能)、带参数备份功能的可拆卸式端子排等 保 护 功 能 电机保护  电子热保护 瞬时过电流保护  重载额定输出电流的200%以上时停止 过载保护  额定输出电流的150% 60秒停止、200% ３秒停止(超重载(SHD)额定时)*5 过电压保护  400V级：主回路直流电压约为820V以上时停止 低电压保护  400V级：主回路直流电压约为380V以下时停止 瞬时停电补偿  停电15毫秒以内*6，进行瞬时停电补偿(出厂设定)根据参数的设定，约2秒内停电  恢复，继续运行*7 散热片过热保护  由热敏电阻保护 制动电阻器过热保护  检出制动电阻器(选购件ERF型3%ED)过热 防止失速  加减速中防止失速、运行中防止失速 接地短路保护  通过电子回路保护*8 充电中显示  在主回路直流电压达到约50V以下前充电指示灯点亮 环 境 安装场所  室内 环境温度  -10~+40°C(封闭壁挂型)，-10~+50°C(柜内安装型) 湿度  95%RH以下(不得结露) 保存温度  -20~+60°C(运输期间等的短时间温度) 海拔高度  1000m以下 振动  10~20Hz：9.8m/s2  20~55Hz：5.9m/s2(4A0003~4A0150)，2.0m/s2(4A0180~4A0605) 适用的安全标准  EN61800-5-1，EN954-1 CAT.3*9，IEC/EN61508 SIL2*9  (注)从安全输入到输出切断的时间为1ms以下。 保护结构  柜内安装型(IP00)、封闭壁挂型(NEMA TYPE 1)*10 *1： 需要探讨变频器的容量。 *2： 根据不同的安装条件和电机种类，速度控制精度有所不同。详情请向本公司咨询。 *3： 短时间平均减速转矩为电机单机在最短时间内从50Hz减速时的减速转矩(因电机的特性而异)。 *4： 连接再生转换器、再生单元、制动单元、制动电阻器或制动电阻单元时，请将L3-04(减速中防止失速功能选择)设定为0(无效)。如未设定，可能无法在规定的减速时间内停止。 *5： 输出频率低于6Hz时，即使为额定输出电流的150% 60秒以内，过载保护功能可能也会动作 *6 根据转速或负载条件，减速时间可能会更短。 *7： 因容量和负载而异。400V级11kW(CIMR-HB4A0031)以下时，为确保瞬时停电补偿达到2秒，需要瞬时停电补偿单元。 *8： 由于运行中的电机线圈内部有接地短路的可能，所以在下述条件下有时不能起到保护作用。   ·电机电缆或端子排等的低电阻接地回路。 ·在接地短路状态下接通变频器电源时。 *9： 申请中。 *10： 拆下NEMA Type1的变频器(4A0003~4A0039)上部保护罩后，防护等级变为IP20。
