变频器专用_正弦波滤波器/更专业、更稳定、更可靠





产品样本下载

变频器专用 正弦波滤波器



单相逆变电源用 正弦波滤波器

功能和益处

有效降低IGBT输出的高dv/dt,延长电机寿命;

减小由于驱动电缆过长导致的电机端过冲电压;

补偿长线分布电容的影响,延长传输距离;

减小电磁干扰降低变频器噪声;

减小电机轴承电流危害;

使变频器输出波形接近正弦波,提升电机性能;

多台电机并联可靠运行,防止串扰;

技术规格

额定工作电压:3φ  220VAC/400VAC /690VAC

变频器开关频率: 26KHZ

变频器工作频率:0-75HZ  (更高频率可定制)

抗电强度:    线-地:2500VDC   3秒;

           线-线:1500VDC3

防护等级:    IP00

绝缘等级:    T40/F(155)

过载能力:    1.5倍额定电流1分钟

执行标准:   IEC289:1987  GB10229-88  JB9644-1999

加装正弦波滤波器前后效果图



正弦波滤波器安装接线图

变频器专用 正弦波滤波器 (400VAC级)



适配功率

(KW)

额定电流

(A)

绝缘等级



外形尺寸

(长*宽*高)

NFS-41P5-VF

1.5 KW

5A

F/H

 L250*W100*H150

NFS-42P2-VF

2.2 KW

7A

F/H

 L250*W100*H150

NFS-43P7-VF

3.7 KW

10A

F/H

 L250*W125*H180

NFS-45P5-VF

5.5 KW

15A

F/H

 L280*W140*H200

NFS-47P5-VF

7.5 KW

20A

F/H

 L280*W140*H200

NFS-4011-VF

11 KW

30A

F/H

 L300*W160*H220

NFS-4015-VF

15 KW

40A

F/H

 L300*W160*H220

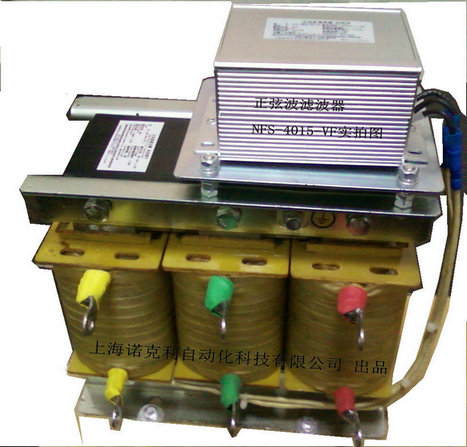

NFS-4018-VF

18.5 KW

50A

F/H

 L350*W180*H250

NFS-4022-VF

22 KW

60A

F/H

 L350*W180*H260

NFS-4030-VF

30 KW

80A

F/H

 L400*W225*H330

NFS-4037-VF

37 KW

90A

F/H

 L400*W225*H330

NFS-4045-VF

45 KW

120A

F/H

 L400*W235*H330

NFS-4055-VF

55 KW

150A

F/H

 L440*W250*H350

NFS-4075-VF

75 KW

200A

F/H

 L440*W250*H350

NFS-4090-VF

90KW

220A

F/H

 L450*W250*H400

NFS-4110-VF

110 KW

250A

F/H

 L450*W250*H400

NFS-4132-VF

132 KW

300A

F/H

 L480*W280*H440

NFS-4160-VF

160 KW

330A

F/H

 L480*W280*H440

NFS-4185-VF

185 KW

400A

F/H

 L500*W300*H450

NFS-4220-VF

220 KW

450A

F/H

 L500*W300*H450

NFS-4250-VF

250 KW

530A

F/H

 L550*W330*H450

NFS-4280-VF

280 KW

600A

F/H

 L550*W350*H480

NFS-4315-VF

315 KW

660A

F/H

 L550*W350*H480

NFS-4355-VF

355 KW

700A

F/H

 L600*W450*H550

NFS-4400-VF

400 KW

800A

F/H

 L600*W450*H550

NFS-4450-VF

450 KW

900A

F/H

 L650*W500*H600

NFS-4550-VF

550 KW

1100A

F/H

 L650*W500*H600

NFS-4630-VF

630 KW

1200A

F/H

 L750*W550*H650

NFS-4710-VF

710 KW

1400A

F/H

 L950*W650*H900

NFS-4900-VF

900 KW

1700A

F/H

 L1050*W850*H950

 注:220VAC或690VAC电压等级正弦滤波器可根据客户具体使用要求定制
